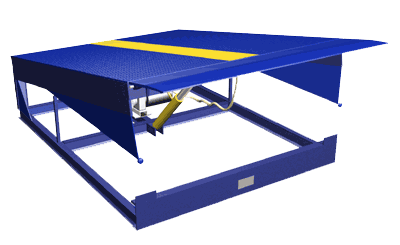

УРАВНИТЕЛЬНЫЕ ПЛАТФОРМЫ (ДОКЛЕВЕЛЛЕРЫ)
УРАВНИТЕЛЬНАЯ
ПЛАТФОРМА (ДОКЛЕВЕЛЛЕР) с поворотной аппарелью предназначена
для осуществления доступа автопогрузчика из дока в кузов грузовика при
погрузочных /
разгрузочных работах.
При активизации доквеллера она поднимается до максимальной высоты
(задействован
главный гидроцилиндр), аппарель поворачиваясь раскрывается (задействован
малый
гидроцилиндр для аппарели). ДОКЛЕВЕЛЛЕР (УРАВНИТЕЛЬНАЯ ПЛАТФОРМА,
ВЫРАВНИВАЮЩАЯ ПЛОЩАДКА, ДОКВЕЛЛЕР) медленно опускается
вниз,
пока не достигнет кузова грузовика. Док готов к процессу погрузки /
разгрузки.
После доклевеллер поднимается, аппарель поворачивается и система приходит в
исходное
положение.
доклевеллер, уравнительная платформа,
выравнивающие площадки,
доквеллер
Технические характеристики
доклевеллеров
|
№ |
Наименование характеристики |
Ед.изм. |
Величина параметра |
|
1 |
Грузоподъемность |
кг |
6000 |
|
2 |
Установленная мощность |
Вт |
1100 |
|
3 |
Емкость гидросистемы |
л |
7 |
|
4 |
Емкость гидробака |
л |
5 |
|
5 |
Количество гидроцилиндров |
шт. |
2 |
|
6 |
Рабочая жидкость |
Масло Shell Tellus T15 или аналог |
|
|
7 |
Напряжение питания |
В |
380 |
|
8 |
Рабочая частота |
Гц |
50 |
|
9 |
Масса |
кг |
* |
|
10 |
Диапазон рабочих температур |
°С |
от -30 до +60 |
|
Материал |
|
|
|
|
11 |
Верхний лист |
Лист стальной рифленый «Чечевичный» 5 |
|
|
12 |
Аппарель |
Лист стальной рифленый «Чечевичный» 14 |
|
|
13 |
Балки продольные |
Балка двутавровая 100 |
|
|
14 |
Рама |
Балка двутавровая 100 |
|
|
15 |
Стандартный цвет |
RAL 5005 |
|
Приблизительная масса уравнительных
платформ (доклевеллеров) в зависимости от размеров
|
Длина, мм |
Масса, кг |
|
2500 |
850 |
|
3000 |
1000 |
|
3500 |
1100 |
|
4000 |
1250 |
|
4500 |
1400 |

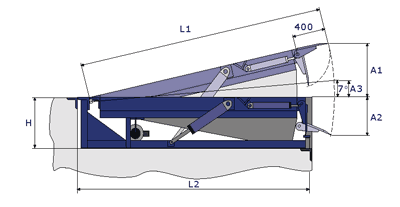

Размеры уравнительной платформы (доклевеллера) с поворотной аппарелью
|
Тип платформы |
L1 |
L2 |
H |
A1 |
A2 |
A3 |
|
2500x1800 |
2540 |
2300 |
600 |
785 |
300 |
310 |
|
3000x1800 |
3040 |
2800 |
600 |
755 |
300 |
370 |
|
3500x1800 |
3540 |
3300 |
600 |
860 |
300 |
430 |
|
4000x1800 |
4040 |
3800 |
700 |
890 |
350 |
490 |
|
4500x1800 |
4540 |
4300 |
700 |
925 |
350 |
550 |
|
2500x2000 |
2540 |
2300 |
600 |
785 |
300 |
310 |
|
3000x2000 |
3040 |
2800 |
600 |
755 |
300 |
370 |
|
3500x2000 |
3540 |
3300 |
600 |
860 |
300 |
430 |
|
4000x2000 |
4040 |
3800 |
700 |
890 |
350 |
490 |
|
4500x2000 |
4540 |
4300 |
700 |
925 |
350 |
550 |
|
2500x2200 |
2540 |
2300 |
600 |
785 |
300 |
310 |
|
3000x2200 |
3040 |
2800 |
600 |
755 |
300 |
370 |
|
3500x2200 |
3540 |
3300 |
600 |
860 |
300 |
430 |
|
4000x2200 |
4040 |
3800 |
700 |
890 |
350 |
490 |
|
4500x2200 |
4540 |
4300 |
700 |
925 |
350 |
550 |
